סליל משנק רגיל

תקן ה-EMC של טווח התדרים של 150KHz-30MHz על ריסון ה-CM EMI המוליך הופכים חשובים יותר ביישום. השראות CM וקבלים מסנן שימשו כדי לרסן את ה-CM EMI. ליבת פריט או ליבה ננו-גבישית נפוצה פופולריות בשוק המקומי בתור ליבות משנק במצב נפוץ, אך הפחתת נפח ועכבה בתדר גבוה מ-150KHz ל-30MHz עקב מגבלת תדר ההפעלה הופכת את הליבות הללו לבלתי ניתנות לעבודה. במקרה זה, פיתחנו ליבות משנק ננו-גבישיות מתקדמת עם מצב משותף כפתרון לדרישת ליבות משנק של EMC במצב משותף, והוחלו על ה-EMC של מודולי מתח מתג, ספק כוח UPS, ספק כוח תקשורת, מהפך, מתמר, ביתי מַכשִׁיר.

• חדירות ראשונית גבוהה: צפיפות אינדוקציה רוויה גבוהה: גבוהה פי 2-3 מליבת פריט, לא קל להיות רווי בשדות זרם גבוה
• גמישות תדר טובה-שליטה טובה יותר ברעש בתדרים שונים.
• יציבות טמפרטורות מצוינת-עם טמפרטורת ההגשה בין -55 ל-130"C לאורך זמן. טמפרטורת הקורי גבוהה יותר. התכונות אינן ניתנות לשינוי בקלות גם בטמפרטורת עבודה לא יציבה.
• זרם אנטי-לא מאוזן גבוה יותר: ליבות משנק מסוג ננו-גבישי EMC Common Mode עשויות להבטיח חדירות של 104 בעת התנגדות לשדה הטיית זרם לא מאוזן של 80A/m.

משרן מצב נפוץ של Sunbow עשוי מליבה ננו-גבישית עם צפיפות שטף מגנטי רוויה גבוהה וחדירות מגנטית, מה שמועיל למזעור המכשיר. יש לו מאפייני תדר רחבים, יציבות מצוינת ומשמש בעיקר לדיכוי רעשי מצב נפוץ במעגל. בשימוש נרחב ביישומי EMC שונים כגון הגנה על ציוד מדויק, סינון הרמוני של רשת EMI.

מכונת ריתוך אינוורטר, משקע אלקטרוסטטי, חימום משרן בתדר גבוה, הנעה בתדר משתנה, מזגן אינוורטר, טלוויזיה שטוחה, פוטו-וולטאית ומכונית חשמלית.

מחשבים אישיים וציוד היקפי

מכשירי חשמל ביתיים כגון טלוויזיה ומזגנים

ציוד דיגיטלי.

החלפת מקורות חשמל.

ממיר תדרים.

רכבי אנרגיה חדשים.

כוח פוטו וולטאי ורוח

• הגנה על ציוד קלקטרוני מדויק

• סינון חסימות במצב נפוץ עבור כוח EMI

• סינון נפוץ במעגל חד פאזי או תלת פאזי

לסליל ה-common mode יש עכבה גבוהה יותר בפס ה-MHz, מה שתורם להפחתת רעשים יעילה ברצועת הרדיו AM.

סוג

סוג ב'

סוג C

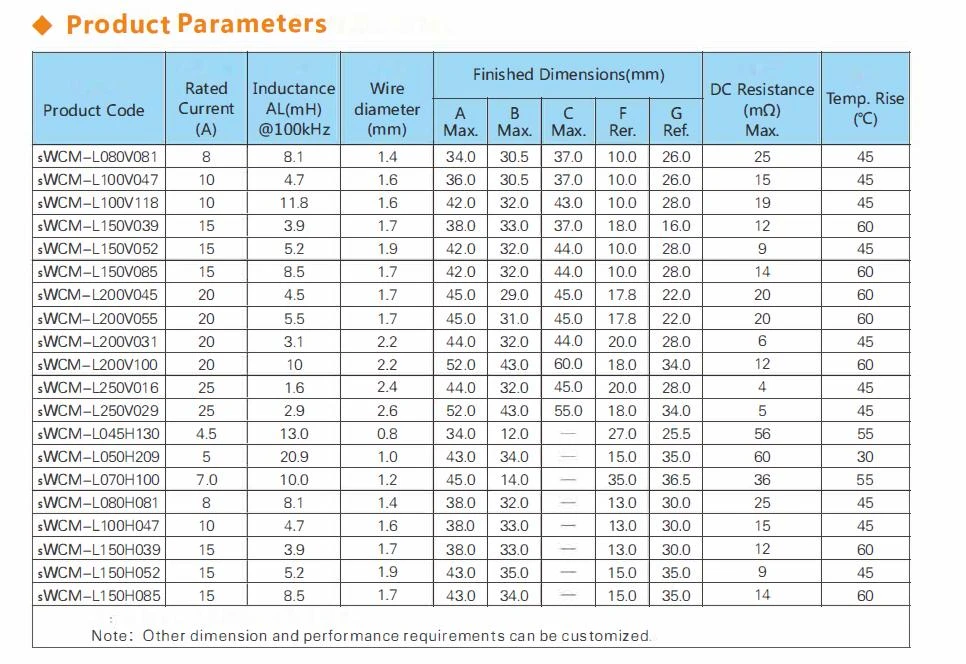

מפרט סטנדרטי
