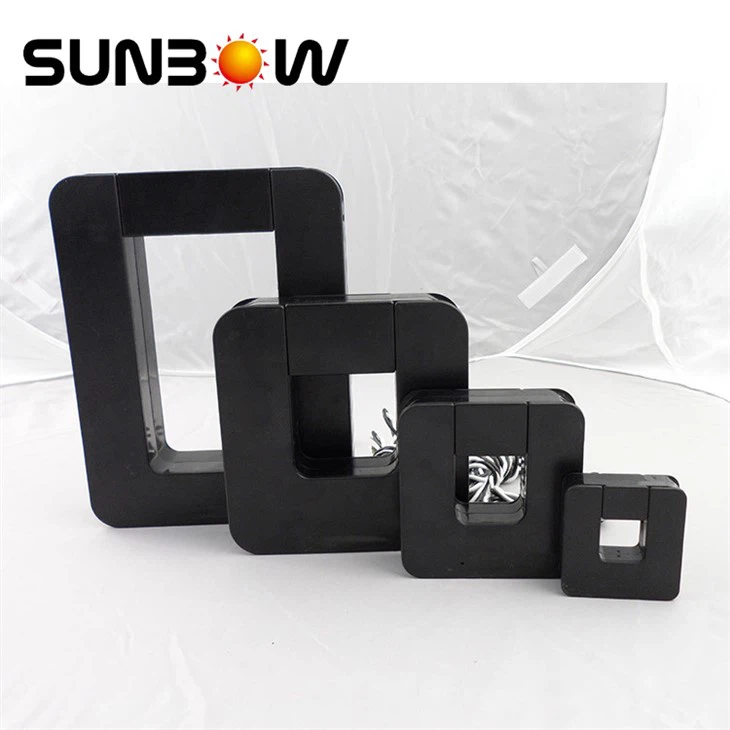

שנאי זרם מפוצל ליבה
שנאי זרם פנימי וחיצוני מפוצל ליבה
עד 4kV/1min ללא תקלה.
התנגדות בידוד גדולה מ-500MΩ
שנאי זרם בעלות נמוכה עם דיוק גבוה
זה תואם ל-IEC {{0}}.1class, 0.2class, 0.5class
הצגת המוצר
שנאי זרם פנימי וחיצוני מפוצל ליבה
עד 4kV/1min ללא תקלה.
התנגדות בידוד גדולה מ-500MΩ
שנאי זרם בעלות נמוכה עם דיוק גבוה
זה תואם ל-IEC {{0}}.1class, 0.2class, 0.5class
יישום
התקני ניטור זרם, כוח, כוח
התקני הגנת ממסר
התקני תיקון גורם כוח
מפרטים:
|
דֶגֶם |
זרם ראשי מדורג |
יחס נוכחי |
נטל מדורג |
דרגת דיוק |
|
SCT-10 |
5A~60A |
3000∶1 |
20Ω |
0.5 |
|
SCT-16 |
5A~120A |
3000∶1 |
20Ω |
0.5 |
※רק מעט מוצרים טיפוסיים מסדרה זו מוצגים בעמוד הבא. SUNBOW מסוגלת לבצע עיצוב וייצור מותאם אישית אחר לפי בקשת המשתמש.
מאפיינים:
●משמש למדידת זרם, ניטור, הגנה, ניהול אנרגיה ומערכת בקרה אוטומטית
●מבנה ליבה פתוחה מאפשר התקנה ופירוק קלים מבלי להסיר כבל ראשי
●תדר עבודה: 50Hz-400Hz;
●הספק-.תדר.עמידה.מתחים:.2500V/1min,.התנגדות בידוד:. גדול או שווה ל-100MΩ/500Vdc;
●טמפרטורת פעולה:﹣25 מעלות -70 מעלות;
שנאי זרם בסגנון ליבה מפוצלת נועדו להתקנה מהירה וקלה. עיצוב הליבה המפוצלת מאפשר מדידות זרם ללא מגע באמצעות השראת שדה מגנטי ללא ניתוק מעגלי כבלים להתקנת CT. שיטה זו מאפשרת מדידת זרם בטוחה, קלה וניידת יותר.
קווי חשמל וציוד של מדידת זרם, בקרה והגנה. מודד זרימת זרם AC למנועים חשמליים, תאורה, ציוד מיזוג אוויר וכו'. תואם לבקרת טמפרטורת HVAC, ניהול חשמל, מערכות אוטומציה של בניין.

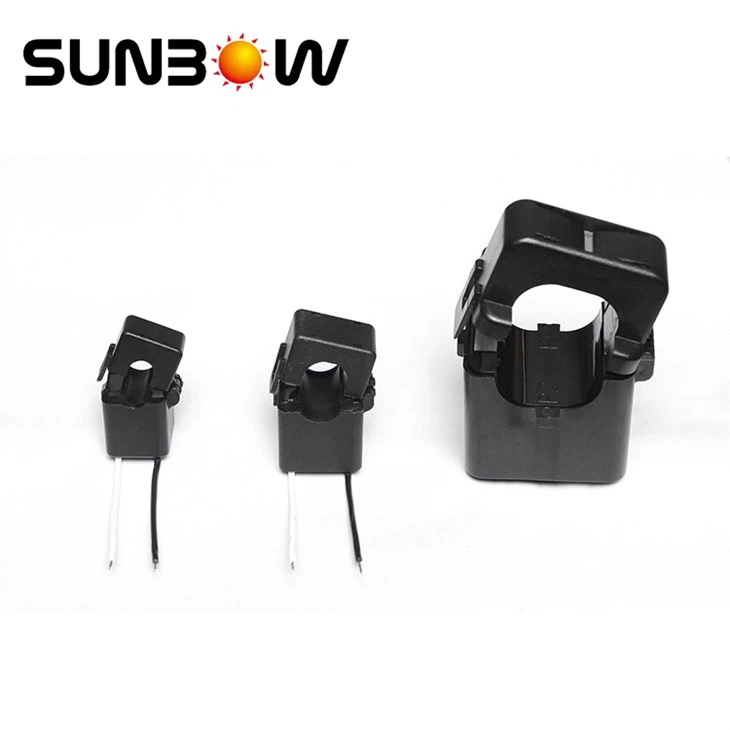

CT מפוצל ליבה מקורה
מאפיינים:
●ה-CTs הם שנאי זרם קומפקטיים ובעלות נמוכה עם דיוק גבוה.
●ה-CTs אידיאליים להתקנה מהירה וקלה ללא ניתוק כבלים במהלך ההתקנה.
● מנגנוני התקנה מרובים מספקים מדידת זרם יציבה ועמידה.
מאפיינים:
מתחי בידוד: 4000V/1min
● התנגדות דיאלקטרית: גדולה או שווה ל-100MΩ/500VDC
●Insulation Resistance: >500MΩ/500VDC
● תדר הפעלה: 50 ~ 10KHz
● טמפרטורת עבודה: -30 מעלות ~ +60 מעלות
● טמפרטורת אחסון: -30 מעלות ~ +70 מעלות

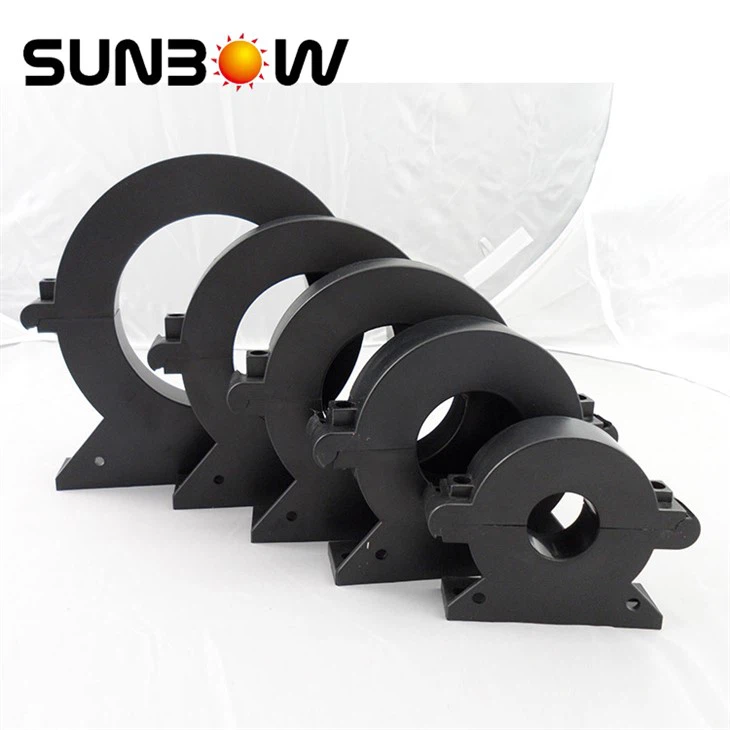

חיצוני Split-Core CT
מאפיינים:
●שנאי הזרם החיצוניים עמידים למים ישימים עבור מערכת חשמל AC 35kV ומדידה של זרם של ציוד אספקת חשמל מתחת ל-10KV גם יכול לשמש להגנה על מיקרו מחשב.
● סוג זה של שנאי זרם משתמש בפלדת סיליקון מיובאת בעלת חדירות גבוהה כחומר מגנטי, בעלת המאפיינים של אובדן מעגל מגנטי קטן וניתנת לפצל
● הליבה החצי-עגולה והפיתולים המשניים שלה מפעילים ואקום שרף אפוקסי באיכות גבוהה.
●יציקה במארז פלסטיק (ABS או PC) שהוא אנטי לחות עיכוב בעירה, ביצועים יציבים, ללא תחזוקה.
מאפיינים:
מתחי בידוד: 4000V/1min
●Dielectric Resistance: >500MΩ/500VDC
●BIL: 10KV/10 פעמים
● לחות יחסית: פחות או שווה ל-80%
● טמפרטורת עבודה: -30 מעלות ~ +60 מעלות
● טמפרטורת אחסון: -30 מעלות ~ +70 מעלות
● קצב עמיד למים: IP65
כדי לפשט את תהליך העיצוב שלך, שלח לנו דרישות.
שלושה שלבים להתחיל את ההתאמה האישית שלך היום!
1. ספר לנו מה אתה צריך,please call 021-63306968 Or send email to :sales@sunbowgroup.com
שכן לכל אפליקציה יש מאפיינים ודרישות משלה.
אנו מספקים שירותים מותאמים אישית בהתאם לבקשתך
פשוט ספר לנו על קונספט העיצוב שלך ופרמטרים בסיסיים
2. קבל פתרון והצעת מחיר
אנו נעבוד על הפתרון הטוב ביותר ונספק בעיקר מפרט & הצעת מחיר לסקירתך.
3. ייצור מדגם וייצור המוני
נתחיל בייצור המוני לאחר אישור הלקוח ואימות הדגימות.
